一套精准的磨损监测设备，绝非单一部件的性能堆砌，而是各核心组件的深度协同。蓟管式铁谱仪之所以能在工业监测领域脱颖而出，关键在于其主机、光学成像、软件系统三大核心组件的科学设计与高效配合 —— 从 2-3ml 油样的精准处理，到 1800 万像素的图像采集，再到智能分析报告生成，每个组件都以参数化的严谨性，共同构建起高效、精准的磨损监测体系。

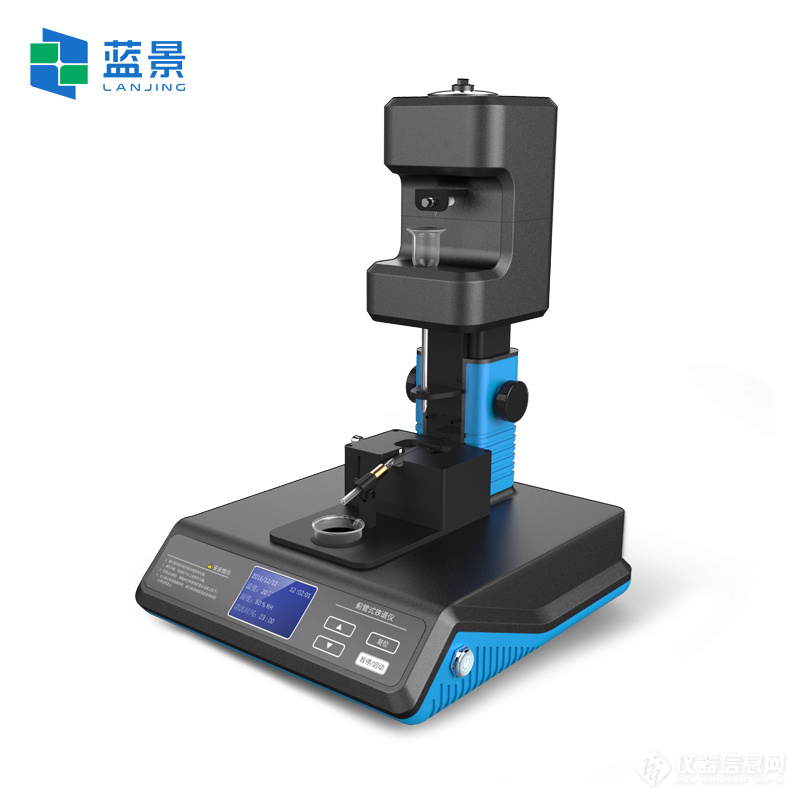

主机作为核心处理单元，以紧凑设计承载强大功能。其 368330438mm 的尺寸与 10kg 的重量，可轻松放置于实验室或现场监测点，解决传统大型设备不便移动的痛点。主机内部的玻璃蓟管（Φ0.9mmΦ6mm172mm）是磨粒提取的关键，独立传动设计让蓟管转速稳定在≈1rpm，确保油样以 0.5ml/min 的流速均匀滴落；搭配可调节的谱片倾角（2°、3°、4°），能适配不同粘度的油样（润滑油、液压油、润滑脂等），避免油样流速过快导致磨粒分布不均。某船舶动力系统监测团队使用时，仅需携带主机与便携电源（DC 12V/2A），即可在船舱内完成油样分析，无需将样品带回实验室，大幅缩短监测周期。
光学成像组件则为磨粒分析提供 “高清视角”。1800 万像素的 CCD 照相装置与铁谱显微镜搭配，可清晰捕捉 0-800um 范围内的磨粒细节 —— 小至 1μm 的铝质磨粒边缘、大至 800μm 的铸铁磨粒形态，都能精准呈现。这种高清成像能力，是区分磨损类型的关键：例如，片状铜磨粒常对应轴承保持架磨损，而块状铸铁磨粒则可能是齿轮齿面剥落的信号。同时，显微镜的调节功能可适配不同谱片（60mm24mm0.17mm），确保成像清晰度；CCD 相机的实时拍摄功能，能将磨粒图像同步传输至分析软件，为后续数据处理提供直观依据。某风电企业通过该组件，成功识别出风机齿轮箱油样中直径 5μm 的钢磨粒，提前 3 个月预警齿轮磨损隐患。
磨粒管理分析软件则是 “数据转化” 的核心。该软件不仅包含永久免费升级的标准化模块，还内置丰富的参考图谱库，可自动匹配磨粒类型与故障原因。当油样分析完成后，软件能基于 CCD 图像自动统计磨粒数量、计算磨粒尺寸分布，并结合 ASTM D7690、ASTM D7684 标准生成分析报告 —— 报告中不仅包含磨粒图谱，还会标注磨损等级与维护建议。例如，当软件检测到油样中钢磨粒数量从 5 颗 /mL 升至 30 颗 /mL 时，会自动判定为 “严重磨损预警”，并建议停机检修。此外，软件支持数据长期存储与追溯，便于跟踪设备磨损趋势，某汽车制造厂利用该功能，为 100 余台发动机建立磨损档案，实现运维计划的精准制定。
三大组件的协同，更体现在操作流程的无缝衔接：从主机自动完成油样过滤、分离、制片（仅需 20 分钟），到光学组件采集高清图像，再到软件生成分析报告，全程无需人工过多干预。这种 “一体化” 设计，既降低了操作门槛，又避免了人为误差，让蓟管式铁谱仪成为工业磨损监测的可靠选择。
